D-Link Access Point 802.1X ayarları ve S3M Security Entegrasyonu

D-Link Access Point 802.1x ayarları ve S3M Security Entegrasyonu

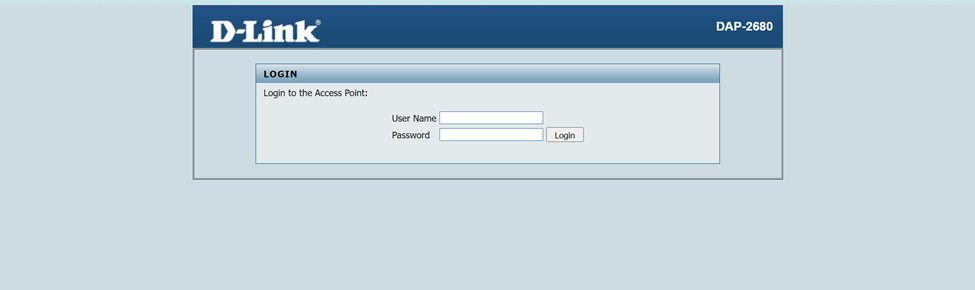

• D-Link Access Point’in arayüzüne erişilir.

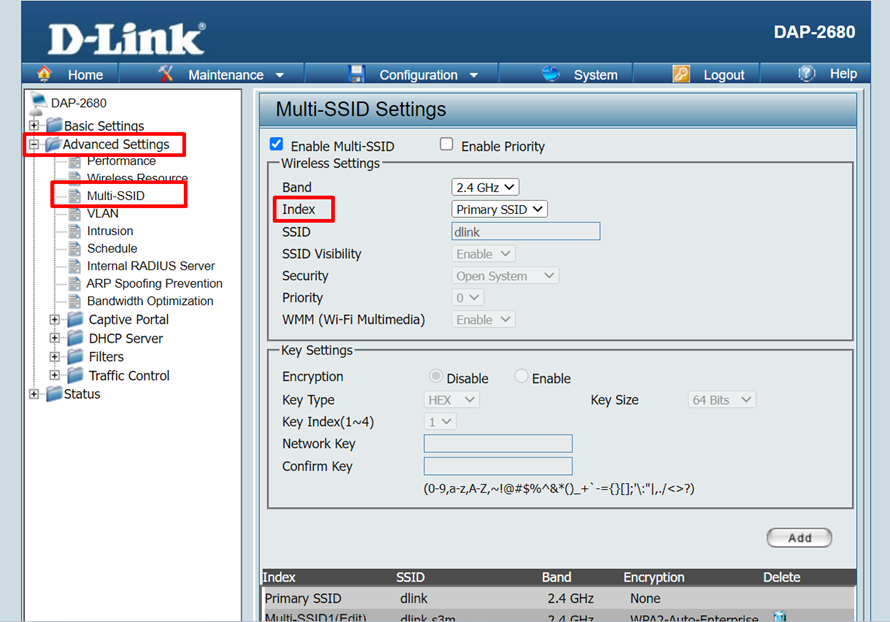

• Ardından Advanced Settings-Multi-SSID kısmına tıklanır ve Index kısmından yeni bir ssid açılır.

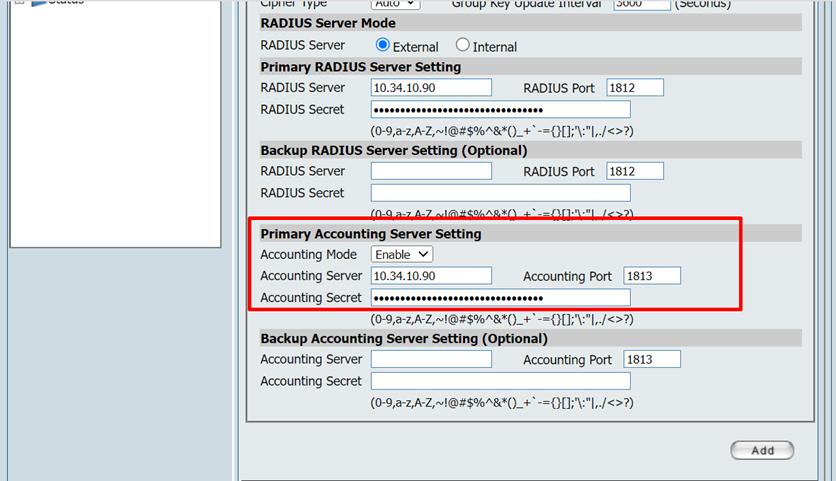

• Security kısmından WPA-Enterprise seçilerek, Primary RADIUS Server Setting ve Primary Accounting Server Setting kısımlarına S3M Security sunucusunun ip adresi ve S3M security üzerinde AP cihazını eklerken belirlemiş olduğunuz security key girişi tamamlanır.

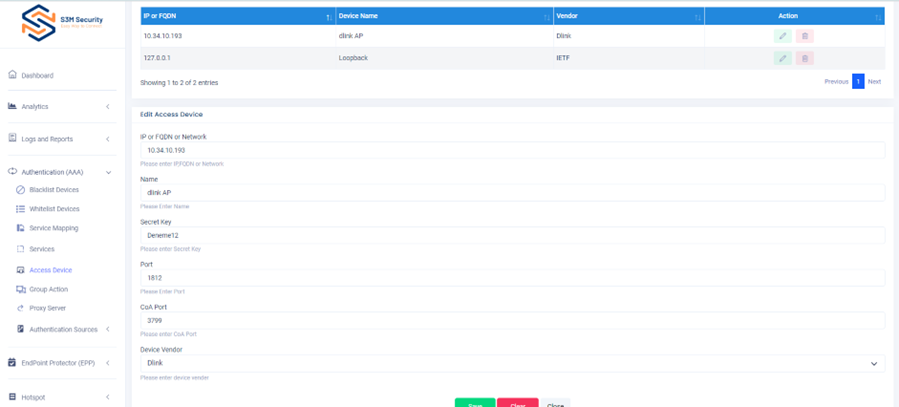

• Auhentication (AAA) – Access Device kısmında D-link Access Point S3M’e eklenir.

• Daha sonra Group Action kısmında D-link AP için bir grup oluşturulur.

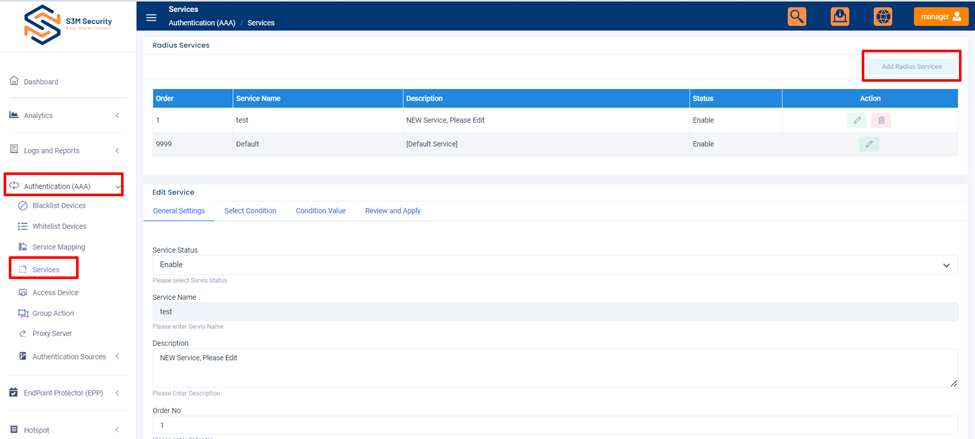

• Services kısmından D-Link AP için servis oluşturulur.

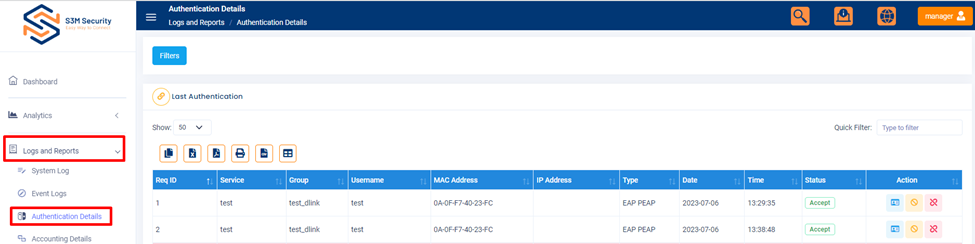

• Aşağıdaki ekran görüntüsündeki log’da görüleceği üzere ilgili ssid’ye S3M üzerinden açılmış olan kullanıcı ile giriş sağlanır.

D-Link Captive Portal ayarlarının yapılandırılması ve S3M Security Hotspot entegrasyonu

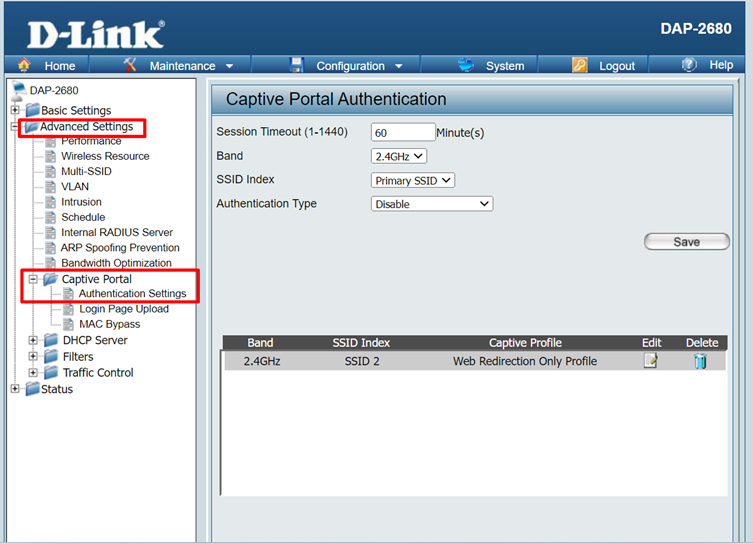

• D-link access point’in arayüzüne erişilir. Ardından Advanced Settings-Captive Portal-Authentication Settings kısmında yeni bir ssid açılır.

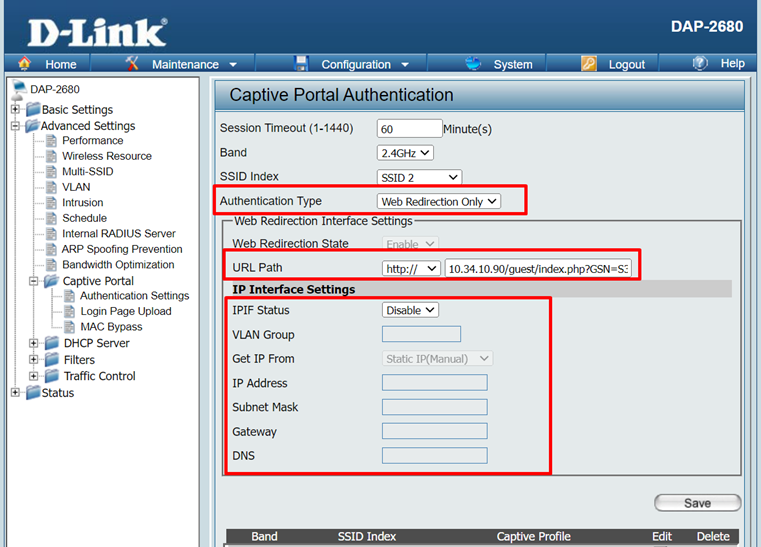

• Daha sonra aşağıdaki ekran görüntüsündeki gibi D-link AP kısmında gerekli ayarlar tamamlanır.

• Vlan ayarlarınızı gerçekleştirip, hotspot ile misafir network’e bağlanacak kullanıcıları farklı vlan’a ekleyebilirsiniz.

S3M tarafında, D-Link AP için aşağıdaki şekilde konfigürasyonlar sağlanır;

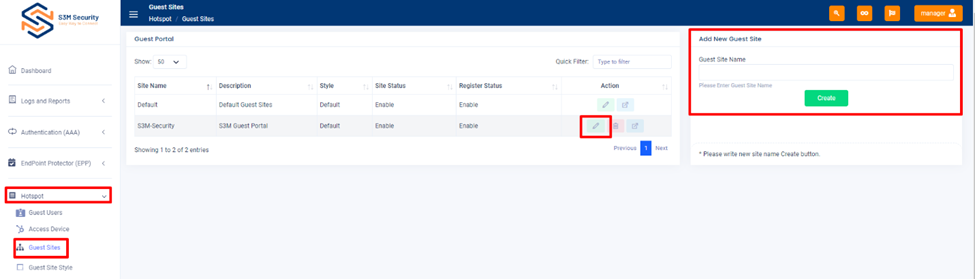

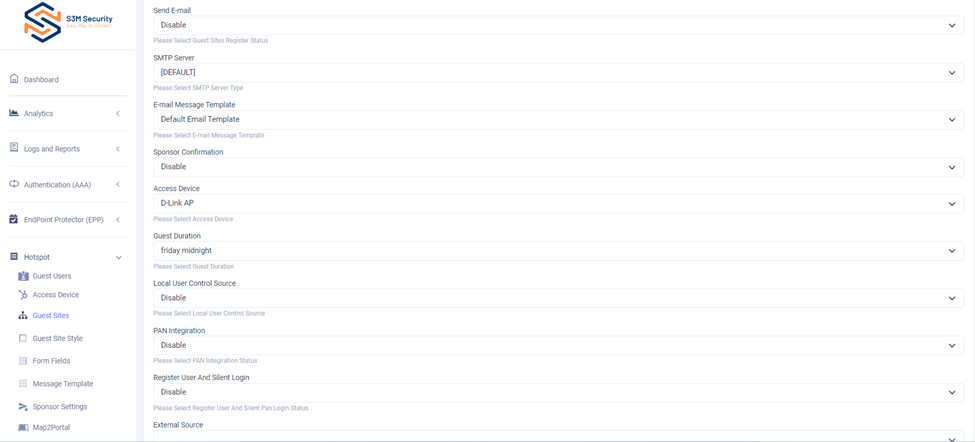

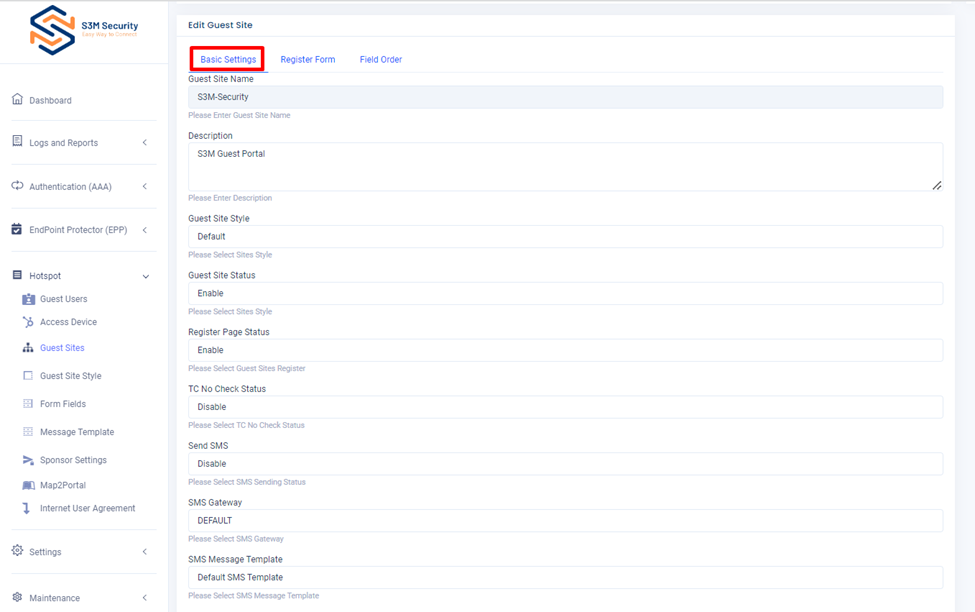

• Guest sites oluşturmanız gereklidir. Hotspot->Guest sites kısmından aşağıdaki ekran görüntüsündeki şekilde yeni bir guest site oluşturup, editleyerek gerekli kısımları doldurmalısınız. Guest site'da belirlemiş olduğunuz bilgiler misafir giriş ekranına yansıtılmaktadır. Register Form kısmında eklenerek sağ tarafa yazdırılır daha sonra sıralaması belirleyebilirsiniz.

• Register formunu belirlemiş olduğunuz içeriklere göre düzenleyebilirsiniz.

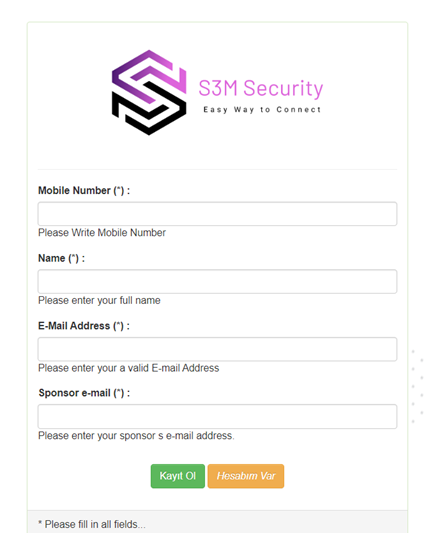

• D-Link Access Point üzerinden açmış olduğunuz guest yayınına, kullanıcılar giriş yaptığında aşağıdaki gibi login ekranı ile karşılaşırlar. Buradaki içeriği şirket yönetmeliğinize göre düzenleyebilirsiniz. Kullanıcılar gerekli bilgileri doldurduğunda misafir ağına login olma işlemini tamamlarlar.
